Elektrik - Elektronik

Beitrag von OrgaAdmin »

Ein teilweise eher interdisziplinäres Thema, weil die Elektrik sich ja quer durch alle Bereiche unserer M-Klassen zieht.

Bitte beachte:
Es gibt ein eigenständiges Thema "Comand&Co", wo alles rein gehört, was mit Navigation, Telefon und Auto-HiFi zu tun hat.

Das Vorläufer-Auditorium-Thema "Elektrik - Elektronik" bleibt den MLCDlern dauerhaft als Nachschlagewerk erhalten.

Wenn eine Reparatur oder Wartung hier abgeschlossen ist, soll diese auch in die Box des MLCDlers als Wartungs- oder Reparatureintrag eingebracht werden!

Dieses Forum-Thema wird nicht archiviert.
Der schnelle Zugriff per Forum-Suchfunktion ist so jederzeit jedem MLCDler möglich.
M-Klasse vom aktiven MLCDler
M-Klasse ML 320
Sascha
W163 ML 320 Smaragdschwarz Laufleistung >238.000km
MLCDler können hier in dessen Box9910_056  sehen.
Franz157

Re: MB Teile & Reparaturen: Aufträge -> !§1 lesen!

Beitrag von Franz157 »

Hallo Klaus

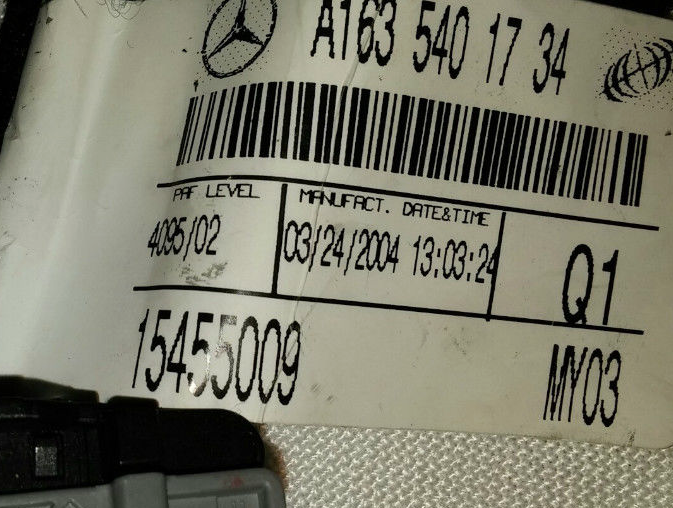

Sag mal gibts die Möglichkeit einer Preisanfrage für diesen Kabelsatz A163 540 17 34 ? Sag schon mal ganz lieben Dank

Gruß Franz
Dateianhänge
Bildschirmfoto 2015-07-08 um 18.12.39.png
Bildschirmfoto 2015-07-08 um 18.12.39.png (578.73 KiB) 1266 mal betrachtet
Benutzeravatar
KJS001
Beiträge: 19921
Registriert: 16. Nov 2010, 12:18
Kfz-Nationalität: D
Postleitzahl: D-47...
Wohnort: Duisburg
Bundesland: Nordrhein-Westfalen
M-Klasse / Kfz: ML 320

Re: * Elektrik - Elektronik

Beitrag von KJS001 »

Nach Preisliste 2014 kostet das Teil ca. 106,-€.
Es ist also mit etwas mehr zu rechnen.

Technische Fragen und ob Teile richtig sind, bitte hier ausdiskutieren.
Nur wenn alles klar ist und es um die reine Bestellung und deren Ablauf geht, bitte ins MB-Teile-Thema gehen. Sonst gibt das Chaos. ;)
Franz157

Re: * Elektrik - Elektronik

Beitrag von Franz157 »

Hm OK ;) ganz lieben Dank :clap:

Frag meinen Elektriker ob er den Baum retten kann und melde mich wenn nicht :thumbup:

Gruß Franz
Benutzeravatar
Stefan009
Beiträge: 1862
Registriert: 16. Apr 2011, 00:04
Postleitzahl: D-22...
Wohnort: Schenefeld
Bundesland: Schleswig-Holstein
M-Klasse / Kfz: VW-TIGUAN 2,0TDI

Re: * Elektrik - Elektronik

Beitrag von Stefan009 »

Moin, so nun habe ich den vom MLCD-Service gelieferten E-Box Lüfter eingebaut. :thumbup: Leider habe ich das linke Vorderrad und den Innenkotflügel entfernt, :oops: leider war dort nichts zu finden,habe ich wohl nicht richtig gelesen ,ist wohl beim vor Mopf-Modell so,naja alles wieder zusammengebaut und von oben angefangen. Also beide Deckel vom Elektrokasten entfernt und gesucht wo der Lüfter versteckt ist. Er steckt in der obersten Ecke richtung Wasserkasten, erst die Kabel ein bißchen zur Seite biegen,die Kabeldurchführung hochziehen,die beiden Steuergeräte gerade nach oben herausziehen und darunter liegt der Lüfter.Diesen durch nach oben ziehen und etwas linksdrehend aus der Klammerhalterung heben und aus dem Rohr ziehen. Beim zusammenbau Motor linksseitig den Lüfter in das Rohr stecken bis er einklickt dann nach rechts drehen in den unten liegenden Doppelring reinwackeln.Durch das reinwackeln trifft man den Doppelring und die Klammern rutschen am Gehäuse hoch und rasten ein. nun die Kabeldurchführung reindrücken die Steuergeräte wieder einstecken.Natürlich den Kabelanschluß vom E-Box Lüfter anschließen und nun die Deckel wieder aufschrauben .
Benutzeravatar
Manfred093
Chevalier
Chevalier
Beiträge: 7346
Registriert: 17. Nov 2010, 22:21
Postleitzahl: B-47...
Wohnort: Lontzen
Bundesland: -
M-Klasse / Kfz: ML 500

Re: * Elektrik - Elektronik

Beitrag von Manfred093 »

Hallo Stefan!
Hast Du denn noch keinen Zugang zu unseren DiY-Anleitungen? Da habe ich den Austausch mal beschrieben. Und da dürfte auch beim Vor-Mopf-ML kein Unterschied sein.
Viele liebe Grüße! Manfred093
Benutzeravatar
KJS001
Beiträge: 19921
Registriert: 16. Nov 2010, 12:18
Kfz-Nationalität: D
Postleitzahl: D-47...
Wohnort: Duisburg
Bundesland: Nordrhein-Westfalen
M-Klasse / Kfz: ML 320

Re: * Elektrik - Elektronik

Beitrag von KJS001 »

Tja...
Da hat sich unser Stefan009 das aber mal richtig schwer gemacht.
Zumal wir über die Thematik E-Box-Lüfter ja nun wirklich sehr viel Material haben. Nicht nur in der DoItYourself-Abteilung, sondern auch im Auditorium-Thema "Elektrik..." (das Vorläufer- und Archivthema von diesem hier im Forum) und vorab schon sehr ausführlich im Auditorium-Thema "Bremsen...", da es ja diesen direkten Zusammenhang der Elektronikkühlung mit dem Blockieren der Bremsen gibt.

Ganz einfach vorher hier mal fragen hätte aber sicher auch diese unnötigen Arbeiten erspart. ;)
Benutzeravatar
KJS001
Beiträge: 19921
Registriert: 16. Nov 2010, 12:18
Kfz-Nationalität: D
Postleitzahl: D-47...
Wohnort: Duisburg
Bundesland: Nordrhein-Westfalen
M-Klasse / Kfz: ML 320

Re: * Elektrik - Elektronik

Beitrag von KJS001 »

Nun hätte ich da auch mal wieder eine Frage...
Mein Reiserechner spinnt ja immer mal wieder und nun dauerhaft.
Siehe dazu auch meine Box9909_001.
Es ist ein A163 540 52 11 (VL7268 Q1).
Bei ebay hab ich nun welche gesehen mit der Nr. A163 540 44 11.
Gibt es da einen Hinweis im WIS, ob die kompatibel sind oder sich die Artikelnummern ersetzen?
Benutzeravatar
Manfred093
Chevalier
Chevalier
Beiträge: 7346
Registriert: 17. Nov 2010, 22:21
Postleitzahl: B-47...
Wohnort: Lontzen
Bundesland: -
M-Klasse / Kfz: ML 500

Re: * Elektrik - Elektronik

Beitrag von Manfred093 »

Hallo Klaus!
Die Ausführung, die bei Dir verbaut ist, ist der aktuelle Stand und hat die andere genannte Nummer ersetzt. Im EPC steht dazu: "Altes Teil darf nicht mehr eingebaut werden". Es gibt andere ältere Ersetzungen, bei denen steht: "Alte Teilenummer aufbrauchen.".
So würde ich also die Finger davon lassen.
Viele Grüße! Manfred093
Benutzeravatar
KJS001
Beiträge: 19921
Registriert: 16. Nov 2010, 12:18
Kfz-Nationalität: D
Postleitzahl: D-47...
Wohnort: Duisburg
Bundesland: Nordrhein-Westfalen
M-Klasse / Kfz: ML 320

Re: * Elektrik - Elektronik

Beitrag von KJS001 »

Danke sehr!
Das bewahrt mich vor einem Fehlkauf! :thumbup:

Mal abgesehen davon, daß es eine weitere interessante Info für alle Reiserechnerbesitzer ist.
Benutzeravatar
Manfred093
Chevalier
Chevalier
Beiträge: 7346
Registriert: 17. Nov 2010, 22:21
Postleitzahl: B-47...
Wohnort: Lontzen
Bundesland: -
M-Klasse / Kfz: ML 500

Re: * Elektrik - Elektronik

Beitrag von Manfred093 »

Hallo Klaus!
Für andere Modelle als Deinen 320er gibt es noch weitere Ersetzungen. Allerdings habe ich noch kein Modell gefunden, in dem Deine verbaute Variante nicht mehr verbaut werden dürfte. Bei Bedarf sollte der MLCDler dann noch einmal gezielt nachfragen. Manfred093
Benutzeravatar
Olaf075
Beiträge: 1083
Registriert: 2. Jan 2011, 09:58
Postleitzahl: D-88...
Wohnort: Kempten
Bundesland: Bayern
M-Klasse / Kfz: ML 350 BT + EQA 300

Re: * Elektrik - Elektronik

Beitrag von Olaf075 »

Hallo Klaus und Manfred, unser ML braucht noch ein paar elektrische Teile. Einmal das Vorglühglüh-Relaise bzw. die Vorglüh-Endstufe. Bei diesem Teil weiß ich nicht genau, wie DB es bezeichnet. Hier bräuchte ich auch noch einen Auszug aus dem WIS wo es genau verbaut ist. Laut Fehler-Protokoll soll dieses Teil defekt sein und im Zubehör-Handel gibt es mehrere Versionen von den Ersatz-Modellen....

Desweiteren benötigt unser ML ein oder mehrere Abstandssensoren, welche kann ich derzeit nicht genau sagen. Hier muß ich nochmals den Fehlerspeicher auslesen (lassen) Bitte bei den Teilen den Preis und die Ersatzteil-Nummern durchgeben. Im Voraus vielen Dank, Olaf075
Benutzeravatar
Manfred093
Chevalier
Chevalier
Beiträge: 7346
Registriert: 17. Nov 2010, 22:21
Postleitzahl: B-47...
Wohnort: Lontzen
Bundesland: -
M-Klasse / Kfz: ML 500

Re: * Elektrik - Elektronik

Beitrag von Manfred093 »

Hallo Olaf!
Hier auf die Schnelle schon einmal die Teilenummer für Deine Abstandssensoren: A004 542 87 18. Die sind vorne und hinten gleich. Der Preis und die anderen Antworten folgen, sobald Susanne ihre Pressemitteilungen bezüglich unseres Dorffestes beendet hat, da das WIS auf demselben Rechner läuft, an dem sie gerade arbeitet.
Viele liebe Grüße aus Ostbelgistan! Manfred093
Benutzeravatar
Manfred093
Chevalier
Chevalier
Beiträge: 7346
Registriert: 17. Nov 2010, 22:21
Postleitzahl: B-47...
Wohnort: Lontzen
Bundesland: -
M-Klasse / Kfz: ML 500

Re: * Elektrik - Elektronik

Beitrag von Manfred093 »

Hallo Olaf!
Hier schon einmal der ungefähre Preis für die Abstandsensoren: ca. 52€ pro Stück + MwSt..
Manfred093
Benutzeravatar
Manfred093
Chevalier
Chevalier
Beiträge: 7346
Registriert: 17. Nov 2010, 22:21
Postleitzahl: B-47...
Wohnort: Lontzen
Bundesland: -
M-Klasse / Kfz: ML 500

Re: * Elektrik - Elektronik

Beitrag von Manfred093 »

Hallo Olaf!
Die Glühendstufe hat die Teilenummer A648 900 00 00 und kostet ca. 125€. Anbei das gewünschte PDF.
Viele Grüße! Manfred093
Dateianhänge
Gluehendstufe_M075.pdf
(66 KiB) 37-mal heruntergeladen
Benutzeravatar
Olaf075
Beiträge: 1083
Registriert: 2. Jan 2011, 09:58
Postleitzahl: D-88...
Wohnort: Kempten
Bundesland: Bayern
M-Klasse / Kfz: ML 350 BT + EQA 300

Re: * Elektrik - Elektronik

Beitrag von Olaf075 »

Hallo Manfred, vielen Dank für das raussuchen der Teile-Nummern und die PDF-Datei. Prompter Service :D :D Dankende Grüße Olaf075
Benutzeravatar
Olaf075
Beiträge: 1083
Registriert: 2. Jan 2011, 09:58
Postleitzahl: D-88...
Wohnort: Kempten
Bundesland: Bayern
M-Klasse / Kfz: ML 350 BT + EQA 300

Re: * Elektrik - Elektronik

Beitrag von Olaf075 »

Wenn ich mir den Schaltplan in der PDF genauer anschaue, hat doch ein ganz schlauer die Sicherung in das Gerät eingebaut. Früher gab es da mal einen sicherungsträger wo die Sicherungen zugänglich waren. Heute musst für eine defekte Sicherung ein komplettes Steuergerät für über 100 €Urinen kaufen.... :oops: ich glaube es nicht... Bei Gelegenheit wird das genauer angeschaut, ohne vorher was neues zu kaufen...... Verärgerte Grüße Olaf075
Benutzeravatar
Olaf075
Beiträge: 1083
Registriert: 2. Jan 2011, 09:58
Postleitzahl: D-88...
Wohnort: Kempten
Bundesland: Bayern
M-Klasse / Kfz: ML 350 BT + EQA 300

Re: * Elektrik - Elektronik

Beitrag von Olaf075 »

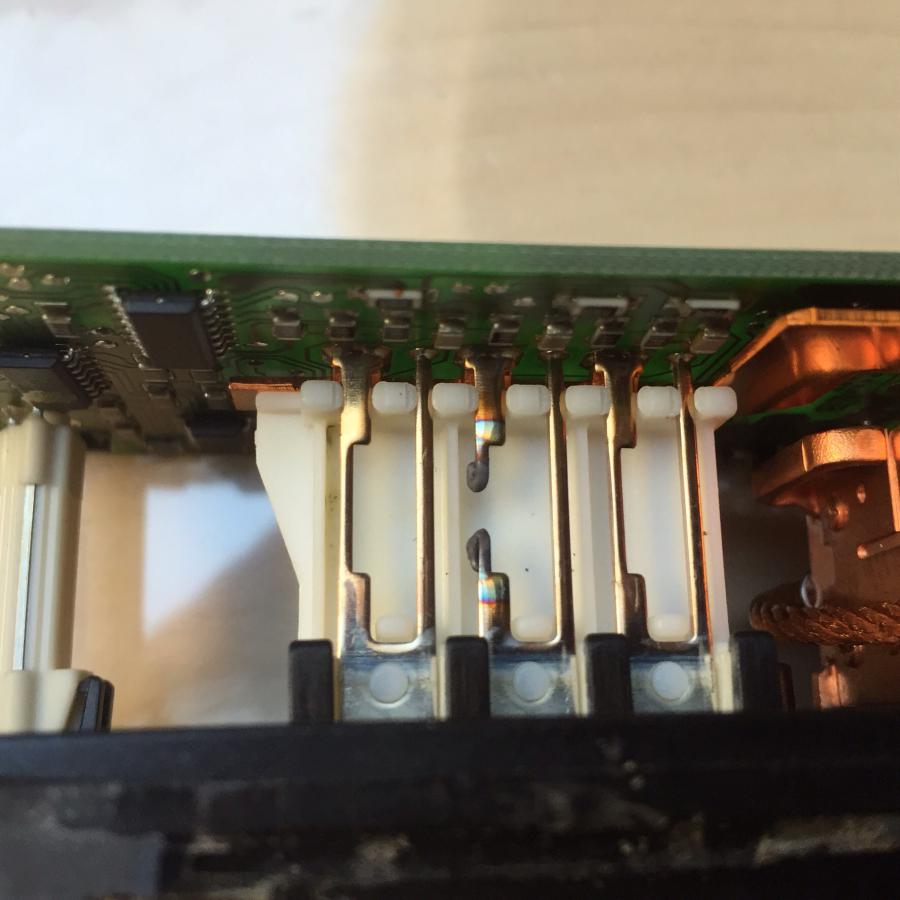

Heute habe ich das Vorglührelaise mal aufgemacht:
Die haben tatsächlich die Sicherung in das Gehäuse verlegt. Die Oberfläche ist so behandelt, das Löten nicht möglich ist. Mein Versuch eine 15A einzulöten ist gescheitert, die Lötstelle ergibt keine Verbindung. Jetzt hilft nur ein neues Relaise, wobei ich den Versuch noch nicht aufgebe. Wenn jemand ein altes Relaise hat, versuche ich den defekten Sicherungsstreifen auszulöten und aus einem anderen ein intaktes wieder einzulöten.

Grüßle Olaf075
Benutzeravatar
KJS001
Beiträge: 19921
Registriert: 16. Nov 2010, 12:18
Kfz-Nationalität: D
Postleitzahl: D-47...
Wohnort: Duisburg
Bundesland: Nordrhein-Westfalen
M-Klasse / Kfz: ML 320

Re: * Elektrik - Elektronik

Beitrag von KJS001 »

Wenn diese Verbindungen mal nicht hartgelötet oder gar geschweißt sind.
Wenn da viel Strom fließt, sind Metalländerungen nie so super.
Wieviel Platz ist den da?
Kann man da nichts anschrauben?
Macht es Sinn diese Sicherungen austauschbar zu machen?
Warum brennen die durch?
Benutzeravatar
Olaf075
Beiträge: 1083
Registriert: 2. Jan 2011, 09:58
Postleitzahl: D-88...
Wohnort: Kempten
Bundesland: Bayern
M-Klasse / Kfz: ML 350 BT + EQA 300

Re: * Elektrik - Elektronik

Beitrag von Olaf075 »

Auf der Unterseite ist es ein ganz normaler Steckkontakt auf der der Kombi-Stecker gesteckt wird. Auf der anderen Seite ist es in eine Platine gelötet, folglich kein Problem es auszulöten und gegen ein intaktes zu tauschen. Durch brennen wird die Sicherung wenn eine oder mehrere Glühkerzen einen Masseschluß haben, es ist für jede Kerze ein Sicherungsstreifen und ein paraleller Kontakt vorhanden. Wenn das Neuteil vorhanden und verbaut ist, schicke ich weitere Fotos zu.

Grüßle Olaf075
